MACHINES DE LAVAGE

UNIX 2B  SERIE-P  ROUNDJET  ROTOR  TUNNEL  RUNNER CLEANER  LINEAR JET  ROBUR  HTW  TURBO  CLEANSPIN



UNIX 2B Machine à laver à panier rotatif

Mécanique

Outillages


Machine pour le lavage et le rinçage automatique des pièces de petites et moyennes dimensions.
Grâce aux jets spéciaux et à la rotation lente du panier, on obtient une excellente qualité de lavage.
Le grand nombre de personnalisations et d’accessoires disponibles permet d’adapter ces machines à toute exigence.

unix 2b





Aspiration des vapeurs

Lavage

Rinçage

Soufflage

Séchage

Capacité de lavage

Ø 78 x H 54 cm

Ø 98 x H 54 cm

Ø 117 x H 54 cm

Charge utile du panier

100 kg

200 kg

300 kg

Réservoir

240 lt

270 lt

350 lt

Réf. article

U80-2B

U100-2B

U120-2B

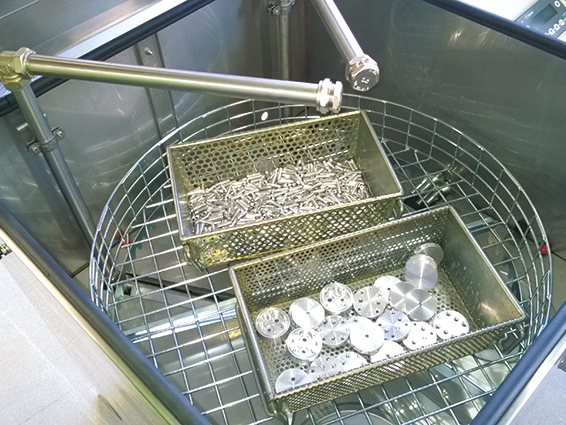

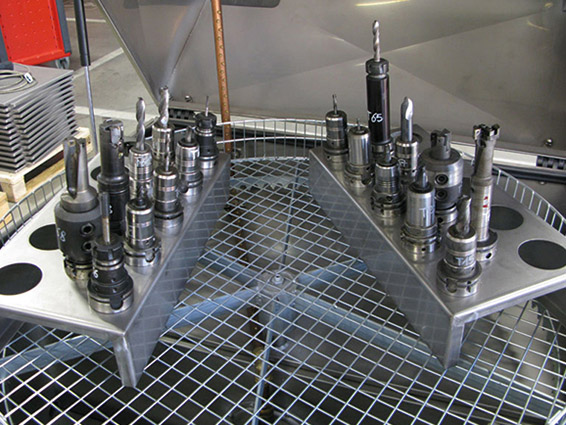

Unix 2b situation          Unix 2b situation2

SERIE P Lavage des métaux avec panier rotatif

Mécanique


Une installation qui permet le lavage automatique de pièces mécaniques. Le lavage est effectué grâce à l'action des jets supérieurs, inférieurs, et latéraux.
La rotation du panier est effectuée grâce à un motoréducteur. L'opérateur peut régler la température du liquide du réservoir et la durée du traitement.

P100








Capacité de lavage

Ø 58 x H 38 cm

Ø 78 x H 43 cm

Ø 95 x H 54 cm

Ø 117 x H 70 cm

Charge utile du panier

100 kg

100 kg

200 kg

300 kg

Réservoir

60 lt

130 lt

210 lt

270 lt

Réf. article

P60

P80

P100

P120

ROUNDJET Ilôts automatisés

Continu


Machine pour le lavage de pièces dédiées, avec un temps de cycle inférieur à 3 secondes. Le cycle de lavage se compose de six étapes. En partant du poste de chargement, la rotation en continue (pas à pas) permet le passage à travers les phases successives de traitement, pour ramener la pièce dans sa position de départ pour le déchargement. Particulièrement adaptée pour l’utilisation sur des îlots automatisés (précision du positionnement de ± 0.5 mm), elle peut néanmoins être utilisée par un opérateur avec chargement et déchargement manuel.

round jet








Modèle

1000

1200

1400

1800

Température

80°C

80°C

80°C

80°C

Réf. article

RNDJ10

RNDJ12

RNDJ14

RNDJ18



RoundJet 2          RoundJet 1



ROTOR Machine à laver multi-cycles

Polyvalente


L’aspect et la fonctionnalité de cette machine adoptent des techniques innovantes qui garantissent un excellent résultat. L’automate permet de personnaliser librement le traitement du lavage par immersion, jets, ultrasons et permet aussi le séchage par air comprimé et par air chaud. Le grand nombre de personnalisations et d’accessoires disponibles augmente la flexibilité de l’équipement.

rotor
Dimensions : 1400 x 2200 x H 2200 mm
500 kg




Aspiration des vapeurs

Lavage

Rinçage

Soufflage

Séchage

LES AVANTAGES

Soufflage par air comprimé

Séchage par air chaud

Système d'extraction des vapeurs

Vitesse de rotation du panier réglable

Gestion des cycles par automate

Écran extérieur couleur 4.3" tactile

Déshuileur

Tout inox





Capacité du panier

50 kg

50 kg

80 kg

80 kg

Dimension du panier (mm)

300 x 450 x 180

300 x 450 x 180

500 x 750 x 300

500 x 750 x 300

Réservoir

480 kg

890 kg

480 kg

890 kg

Réf. article

RTRS-1B

RTRS-2B

RTRS-1B

RTRS-2B

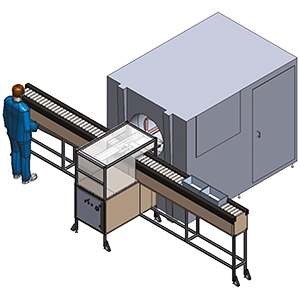

Rotor 3D



ROTOR 3D

Panier Rotor





PANIER
2 dimensions possibles

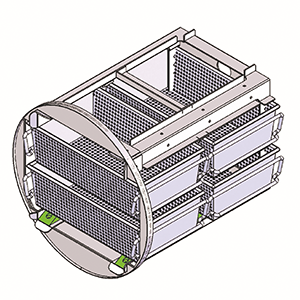

Rotor Schema



4 paniers standards
décolletage

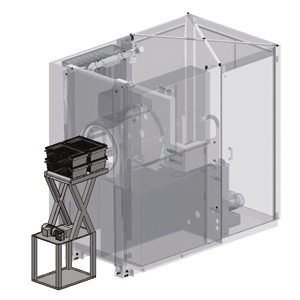

Plan Rotor

Convoyeur selon besoins
Fixe ou motorisé

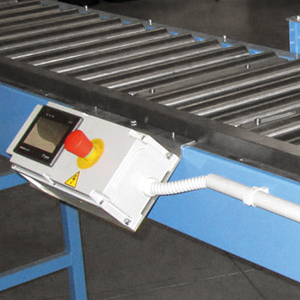

Rotor Chargeur



Chargeur

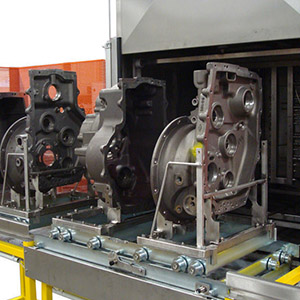

TUNNEL DE LAVAGE Lavage en ligne : Multi-Stades

Continu


La machine est constituée de diverses chambres de traitement pour le lavage, rinçage, soufflage et le séchage des pièces. Selon les besoins, l’équipement peut être mono-stade ou multi-stade avec séchage final pour des dimensions compactes ou beaucoup plus longues. (Réf. TNLDL)

tunnel





Aspiration des vapeurs

Lavage

Rinçage

Soufflage

Séchage




Tunnel 1          Tunnel 2

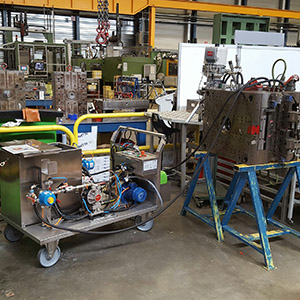

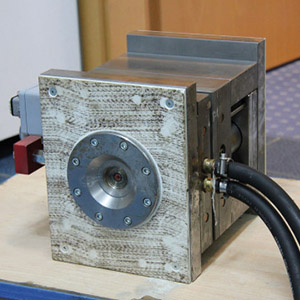

RUNNER CLEANER Nettoyage des canaux et tubes d'échangeurs

Nettoyage automatique

Station mobile autonome

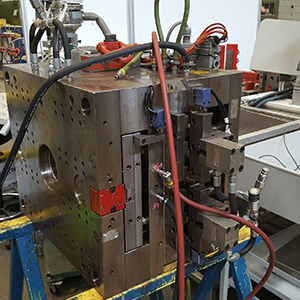

Les salissures dans les canaux de refroidissement des outillages réduisent l’efficacité de la réfrigération. La station de nettoyage entièrement en inox est spécialement conçue pour le nettoyage et le rinçage des tuyaux contaminés, échangeurs thermiques et refroidisseurs. Elle fonctionne sur la base du rinçage en circulation. Avec le nettoyant puissant adéquat, les salissures telles que le calcaire et la corrosion seront éliminés efficacement en même temps que les bactéries. Même en présence de tuyaux à géométries complexes, les dépôts sont dissous rapidement et efficacement éliminés, ce qui évite les arrêts de production. (Réf. ENV-BIO-G29024)

RunnerCleaner

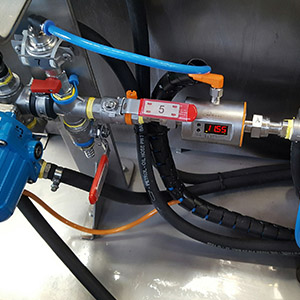

Débitmètre à affichage digital

Inversion du flux

Dispositif de rinçage : protection anti-corrosion

Conteneur et chauffage inox avec thermostat réglable

Filtre inox : protection de la pompe

Demandez une démonstration

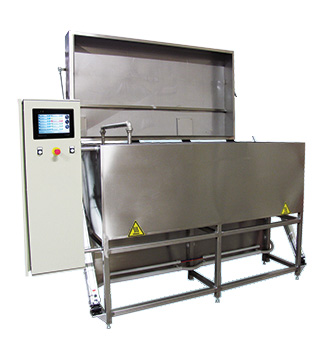

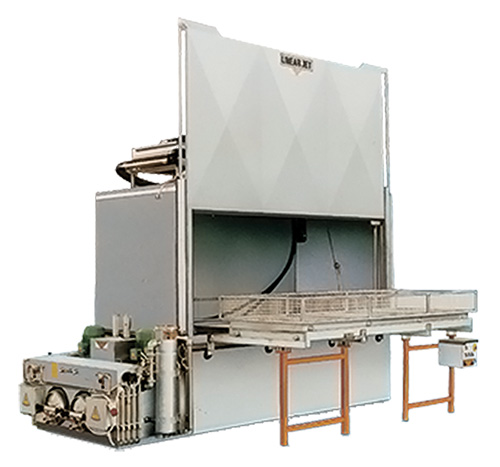

LINEAR JET Lavage sur mesure

Flexible


Cette gamme de machines est spécialement conçue pour le lavage de pièces très longues et étroites : tubes (lavage intérieur), ainsi que les pièces lourdes et encombrantes (palettes, conteneurs). Chargement et dimensions majorés sur demande. Structure, tôles et conduites de lavage en inox.

linear jet

linear jet2



Aspiration des vapeurs

Lavage

Rinçage

Soufflage

Séchage



Deux versions disponibles :
• Avec porte verticale et plan de chargement extérieur
(Réf. LNRJ-V)
• Avec couvercle basculant et chargement rapide par le haut
(Réf. LNRJ-R)

Dimensions :
Sur mesure, selon vos pièces (de 1500 à 7000 mm)



LinearJet 1     LinearJet 2

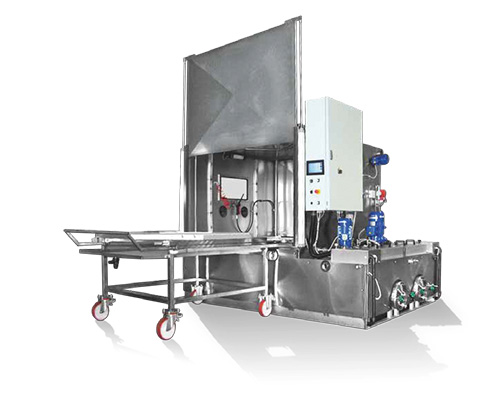

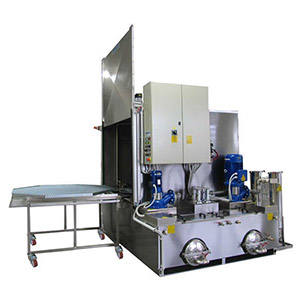

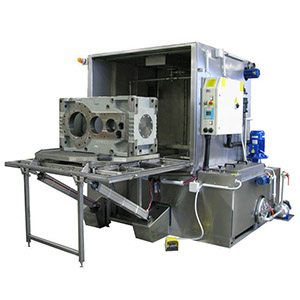

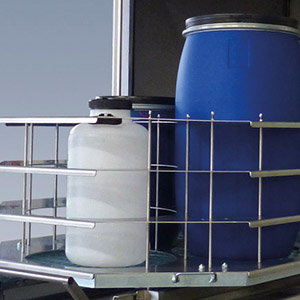

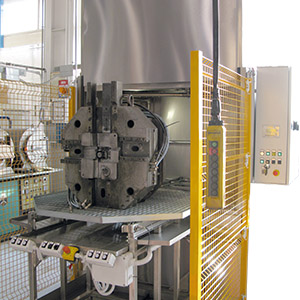

ROBUR Lavage des outillages lourds

Jusqu'à 1 tonne


Machine pour le lavage automatique des pièces de grandes dimensions et d’un poids considérable. Des jets spéciaux et une rotation lente du panier permettent d’obtenir une excellente qualité de lavage. Les deux réservoirs avec des pompes dédiées permettent de réaliser automatiquement le lavage et le rinçage.

Robur2B

Capacité de lavage

Ø 90 x H 70 cm

Ø 110 x H 80 cm

Ø 128 x H 90 cm

Ø 165 x H 100 cm

Ø 200 x H 100 cm

Charge utile du panier

600 kg

600 kg

600 kg

800 kg

1000 kg

Réservoir

300 lt / 300 lt

400 lt / 400 lt

500 lt / 500 lt

700 lt / 700 lt

800 lt / 800 lt

Réf. article

R10-2B

R12-2B

R14-2B

R18-2B

R22-2B


Aspiration des vapeurs

Lavage

Rinçage

Soufflage

Séchage

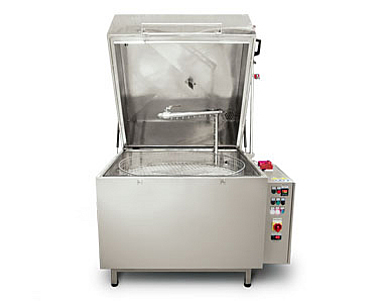

HTW Nettoyage et dégraissage des petites pièces

Biologique
Nettoyage en profondeur
Facile d'entretien


Un système de pulvérisation à haute pression facile à entretenir, équipé d'un système de gicleurs spécial, garantit le nettoyage et le dégraissage en profondeur d'outils et d'autres pièces. Grâce à la cage rotative entraînée et à la pression de pulvérisation, les détergents ont une action optimale sur les pièces à nettoyer dans la machine de lavage de pièces à eau chaude.

htw1





Fabriquée entièrement en acier inoxydable, pour le nettoyage en machine en milieu acide, neutre et alcalin

Cage rotative à entraînement électrique avec protection du moteur

Pompe performante en acier inoxydable

Construction compacte, maniement simple, raccordement électrique nettoyante élevée




HTW-II 800

HTW-II 1000

HTW-II 1200

Ø Panier de nettoyage

775 mm

975 mm

1175 mm

Hauteur Max de la pièce

400 mm

450 mm

650 mm

Charge Max

100 kg

250 kg

350 kg

Température

10-90°C

10-90°C

10-90°C

Chauffage

4.5 kW

6 kW

9 kW

Pompe (bar/m³/h)

2.5 / 4.8

4 / 12

4 / 12

Capacité de la cuve

120 L

300 L

485 L

Matériau

Inox

Inox

Inox

Dimension (l x L x H)

1160 x 1100 x 1090 mm

1370 x 1275 x 1250 mm

1560 x 1600 x 1510 mm

Dim. de stationnement avec le capot ouvert et armoire (L x l x H)

1570 x 1570 x 1810 mm

1760 x 1940 x 2040 mm

2070 x 2320 x 2310 mm

Réf. article

ENV-BIO-G12630B

ENV-BIO-G12640B

ENV-BIO-G12650B

TURBO Lavage 2 en 1 : nettoyage automatique et manuel

Capacité importante
Confort optimal
Biologique


Grâce à la cage rotative entraînée et à la haute pression de pulvérisation, la machine à laver Turbo a une action optimale sur les objets à nettoyer. Le pinceau de nettoyage ou le gicleur peut être utilisé au lieu du nettoyage automatique pour obtenir un nettoyage manuel rapide et précis.

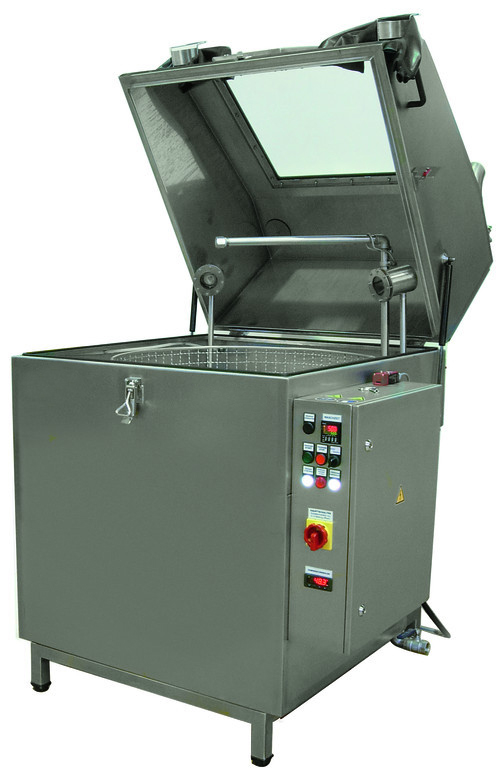

bcturbo



Version inox avec capacité de charge importante, pouvant être chauffée à 50°C

Gicleur de nettoyage réglable, séchage rapide, éclairage intérieur, vidange rapide

Simplicité de chargement et déchargement pour le nettoyage manuel

Minuterie





BC Turbo 800

BC Turbo 1000

BC Turbo 1200

Largeur x Profondeur totale

1060 x 1140 mm

1250 x 1340 mm

1470 x 1575 mm

Hauteur couvercle fermé/ouvert

1560 / 1965 mm

1560 / 1965 mm

1800 / 2300 mm

Hauteur utile Max

470 mm

470 mm

650 mm

Charge utile Max

150 kg

250 kg

350 kg

Poids total à vide

330 kg

380 kg

430 kg

Alimentation électrique

5.5 kW

8.5 kW

9 kW

Pompe (bar/m³/h)

4 / 12

4 / 12

4 / 12

Capacité de chauffage

4.5 kW

6 kW

9 kW

Capacité de la cuve

160 L

220 L

385 L

Alimentation en air

6 bars Max

6 bars Max

6 bars Max

Réf. article

ENV-BIO-G40027

ENV-BIO-G42027

ENV-BIO-G43027

CLEANSPIN Machine à laver centrifugeuse

Cycle automatique
Cycle manuel


Laver et sécher des pièces plastiques. La version avec extension HCF indique que la machine est équipée d'un ventilateur électrique et d'un chauffage positionné sur le couvercle. La version d'extension HBL indique que la machine est équipée d'une soufflante externe avec des unités de résistance.

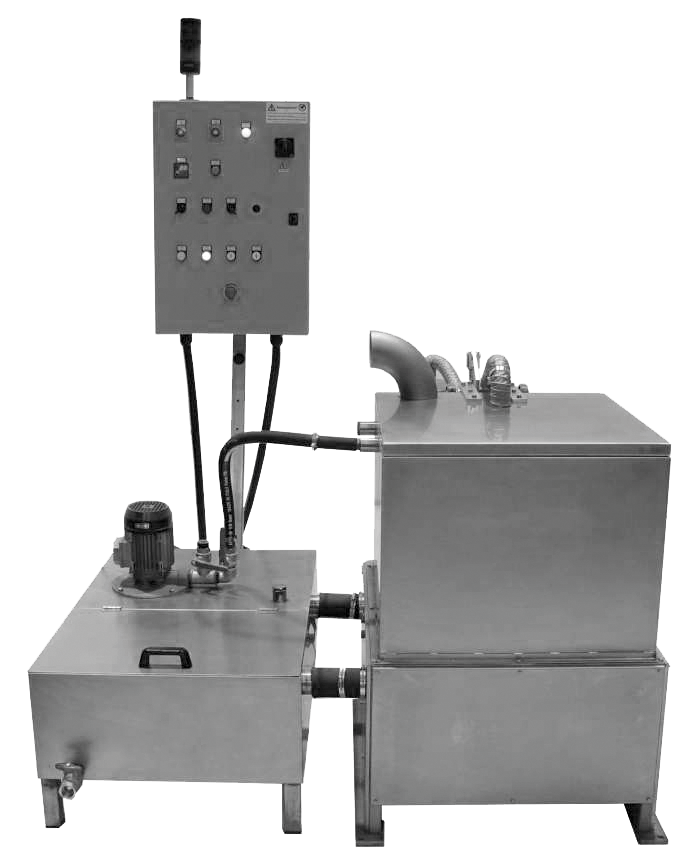

Hydrospin





Interrupteur principal et d'urgence

2 minuteurs

Sélecteur de cycle automatique / manuel

Bouton d'entraînement de la pompe (uniquement en mode manuel)

Affichage de la température de l'air de la soufflante



Ø Tambour

Ø 318 x H230 mm

Ø 408 x H255 mm

Ø 480 x H400 mm

Ø 600 x H400 mm

Capacité utile

20 L

32 L

70 L

107 L

Charge utile

20 kg

50 kg

80 kg

150 kg

Réf. article

CLEANSPIN-318 STD

CLEANSPIN-408 STD

CLEANSPIN-480 STD

CLEANSPIN-600 STD
